抽沙泵的額定扭矩是決定其動態性能的重要指標,很多專業客戶在溝通中跟遠洋泵業的技術工程師交流到這個問題,因為抽沙泵的扭矩大小會直接影響到設備抽沙能力和極限工況下的過載能力。設計合理的扭矩可以保證在惡劣的工況條件下抽沙泵機組的穩定運轉和長使用壽命。遠洋泵業專業從事抽沙泵研發制造20余年,積累了大量的行業經驗,本文從專業角度闡述抽沙泵額定扭矩以及配套動力扭矩計算及選型思路和方法,供同行以及行業客戶參考,交流學習。
一、 抽沙泵及配套動力中扭矩的意義
扭矩是導致物體旋轉的特殊力矩。發動機轉矩是指從動力設備的曲軸輸出的轉矩。在功率固定的情況下,它與動力設備轉速成反比。速度越快,扭矩越小,反之亦然,它反映了動力設備在一定范圍內的負載能力。外部扭矩稱為轉矩或外力偶矩,內部扭矩稱為內部扭矩或扭矩。
扭矩(也稱為扭矩)是物理學中的一個特殊力矩。 它等于力量和力臂的產物。 國際單位是Nm,您還可以看到kg·m和lb-ft的扭矩單位,因為G = mg,當g = 9.8時,1kg的重力是9.8N,所以1kg·m = 9.8N·m,而lb-ft是1英寸的扭矩單位,1lb = 45536kg; 1ft = 0.3048m,1lb-ft = 0.113826kg·m即可計算出來。在人們的日常表達中,扭矩通常被稱為扭力。
舉個通俗的例子,比如,人的身體在運動時,功率就像是身體的耐久度,轉速是運動的頻率,而扭矩是身體的爆發力。人用鏟子挖沙,鏟子是扭矩,人挖的頻率是轉速,人的體力是功率; 在一定的物理強度(功率)的情況下,使用大鏟(高扭矩)挖掘,該頻率肯定低(低轉速),小鏟子(低扭矩)的頻率肯定是高(高轉速)。最終決定可以挖多少沙子,還是取決于人的體力(功率)。
在抽沙泵施工過程中,在配套功率固定的情況下,大顆粒抽沙泵和船用抽沙泵都屬于低轉速抽沙泵,因此扭矩更大;而小型抽沙泵和潛水抽沙泵屬于高轉速抽沙泵,因此扭矩小一些。但是無論何種抽沙泵,扭矩大一些的泵,使用效果肯定要好的多。
二、 抽沙泵配套動力的扭矩計算公式
抽沙泵配套動力的扭矩計算公式為:T=9550*P/N。
T是代表扭矩,9550是傳導系數,P是動力設備額定功率,N是動力設備額定轉速,公式中可以體現出扭矩和功率是正比關系,和轉速成反比關系。

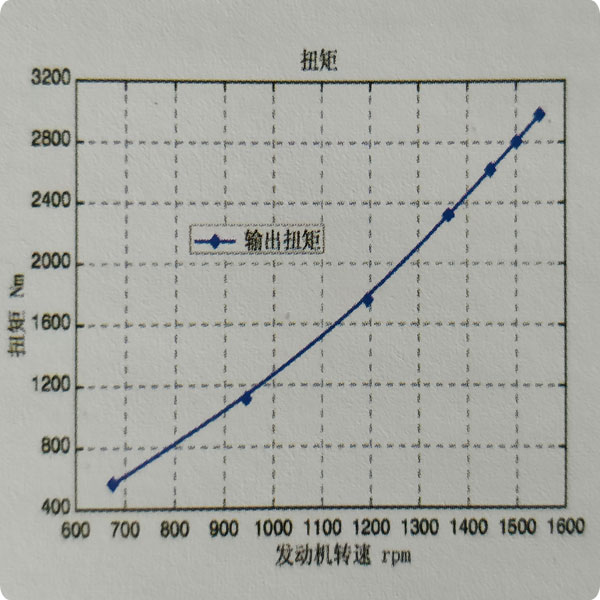

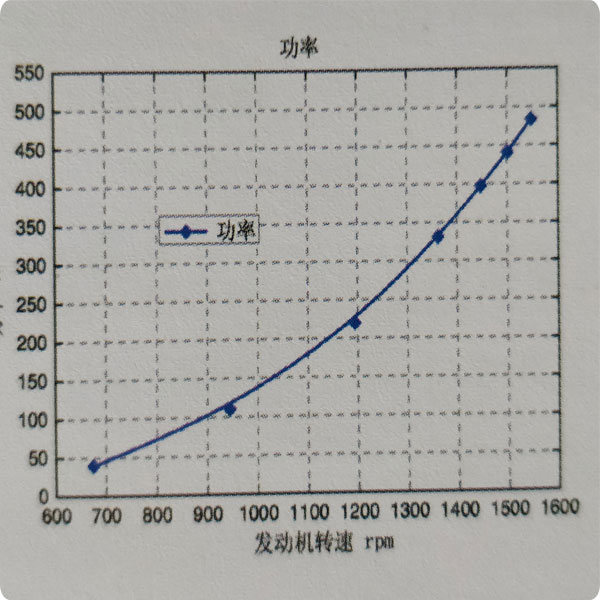

以濰柴6170ZC600-4型船用柴油機為例,該抽沙泵配套動力設備額定功率450kw,轉速1500rpm(參數見附圖一),套用公式T=9550*450/1500=2865N*m,與曲線一致(見附圖二)。

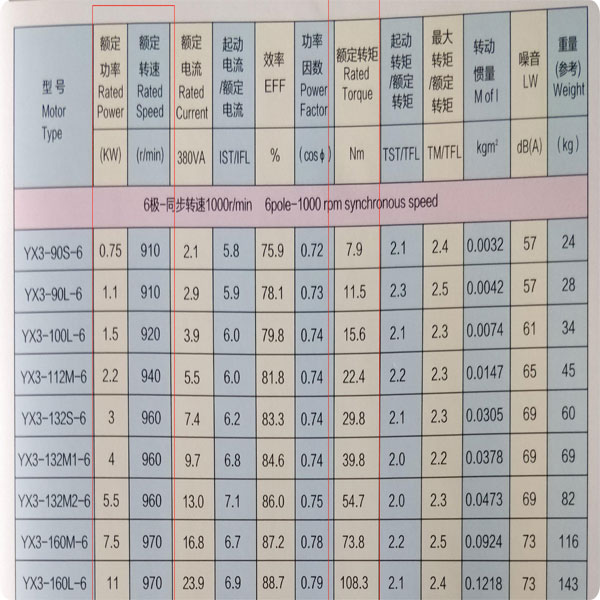

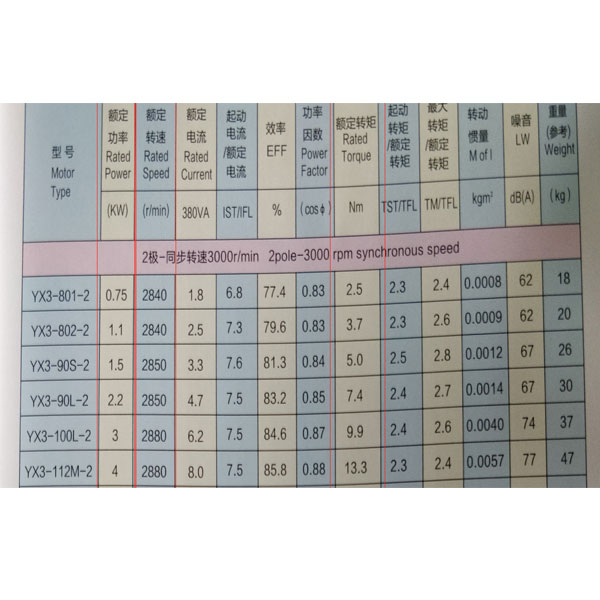

同樣計算公式套用計算電機扭矩,以YX3-90S-6型電機為例,該抽沙泵配套動力設備額定功率0.75kw,額定轉速910rpm,套用公式T=9550*0.75/910=7.87N*m,與參數表一致(見附圖三)。同樣功率下的電機,轉速高的扭矩小,以YX3-801-2型電機為例,該設備的額定功率同樣為0.75kw,但是額定轉速為2840rpm,套用公式T=9550*0.75/2840=2.52N*m,與參數表一致(見附圖四),同樣是0.75kw,轉速910rpm情況下的扭矩要遠遠大于在轉速2840rpm時。
圖一 圖二
圖三 圖四三、 抽沙泵中扭矩的應用
1. 扭矩在抽沙泵設計中的應用
抽沙泵的扭矩大小會直接影響到設備最大抽沙能力和極限工況下的過載能力。設計合理的扭矩可以保證在惡劣的工況條件下抽沙泵機組的穩定運轉和長使用壽命。在設計抽沙泵時,工程師會考慮扭矩在運行中的實際效用,由此設計出大扭矩抽沙泵。根據不同工況要求,抽沙泵設計工程師首先會將葉輪外徑和寬度加大,做到相同流量揚程的條件下,降低轉速,這樣做不僅有加大扭矩的作用,而且可以降低過流部件的磨損,低轉速高扭矩情況下,可以實現長時間持續高效抽沙。同時為了匹配大扭矩葉輪,抽沙泵的泵軸及軸承設計也對應加大強度,以保證高扭矩情況下的穩定運轉。
2. 扭矩在抽沙泵及配套裝置中的應用

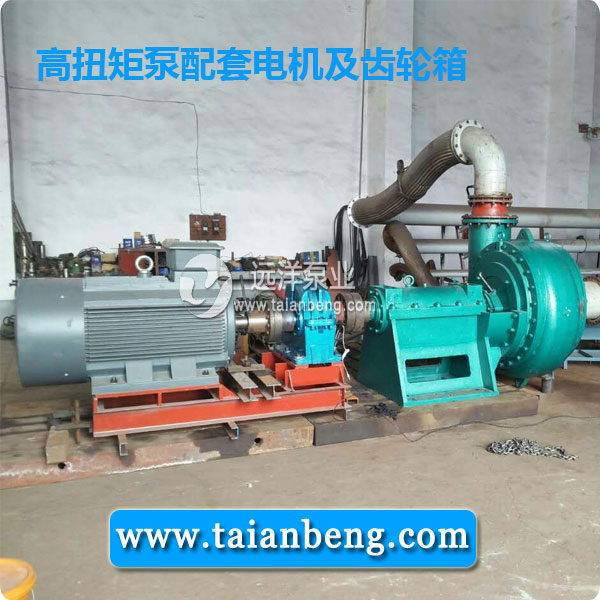

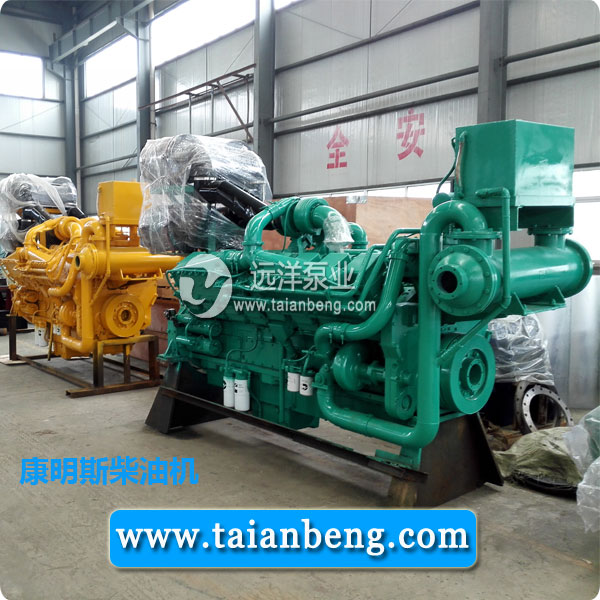

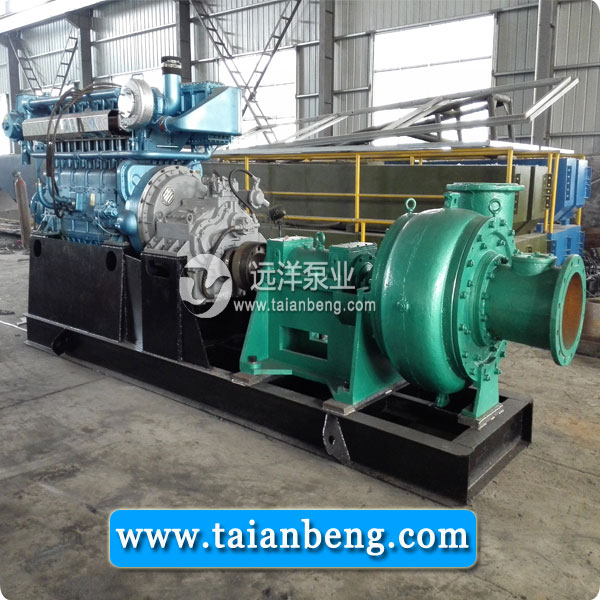

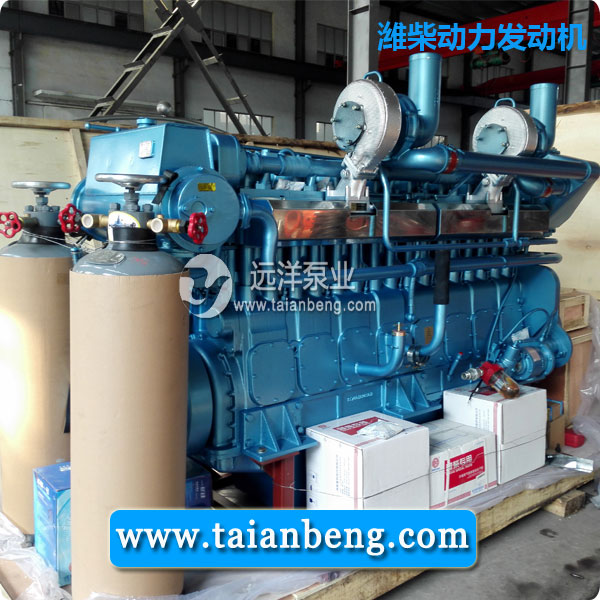

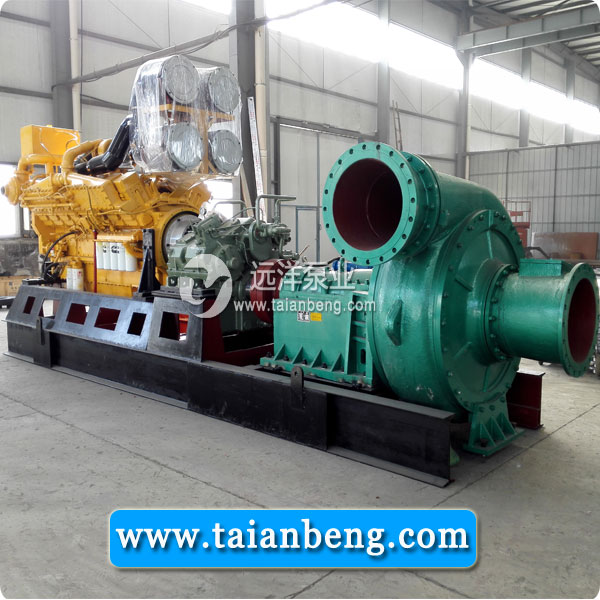

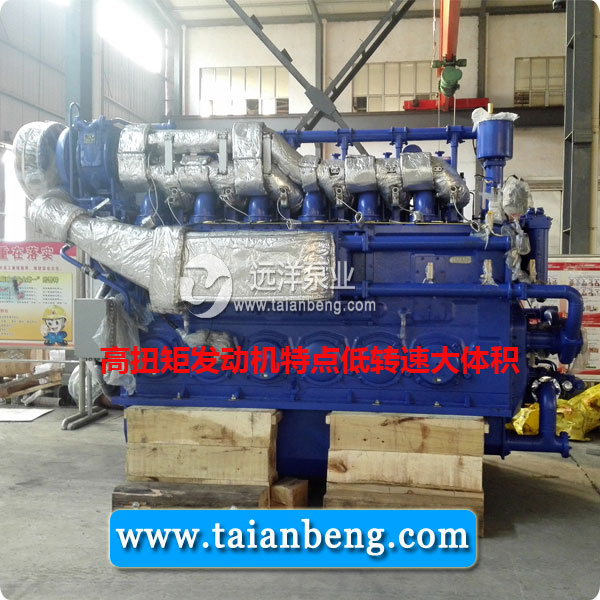

柴油機體現在扭矩大,爆發力強,極限狀況下更有力氣,一般是低轉速機器,柴油機磨損也小,壽命長,常見濰柴、淄柴及玉柴等中低轉速發動機。在匹配齒輪箱時,增加齒輪箱,相當于降低發動機的輸出轉速,可以增加發動機輸出扭矩。齒輪功率損耗特別小,可以忽略不計。
電機中扭矩的作用,和柴油機一樣,如果需要皮帶輪匹配時,建議選用低轉速機器,即10極>8極>6極>4極>2極。
抽沙泵中扭矩越大,越有勁,功率發揮好,碰到大顆?;蛘吒邼舛裙r可以瞬間沖開,相同功率下配套動力扭矩越大越好。
3. 另外在抽沙泵轉配中也會有扭矩的要求。一般來說,對機械部件上的螺釘有一定的要求。如擰緊扭矩和松弛扭矩。用于擰緊齒的扭矩稱為破壞扭矩,所以擰緊扭矩的大小不能超過破壞扭矩。一般來說,擰緊扭矩為松弛扭矩的70%-80%,這確保了螺釘?shù)木o固強度并且不會使螺釘滑動。松弛扭矩是確保緊固后螺釘壽命的關鍵。根據螺絲的材質,螺絲的大小是不一樣的,一般小于擰緊扭矩。在抽沙泵、柴油機或船舶的組裝中,螺絲和其他裝置也具有額定扭矩要求。裝配中螺栓嚴格按照固定扭矩安裝,以保證受力均勻,持續工作中牢固組裝、不滑脫;
四、 如何匹配柴油機及齒輪箱以保證抽沙泵機組最大扭矩
1. 首先通過計算得知抽沙泵的軸功率,根據介質比重和適用工況確定系數。以往經驗是軸功率乘以1.2-1.3系數,柴油機再乘以1.2-1.3系數。
2. 其次根據抽沙泵的轉速匹配柴油機,國產品牌取經濟轉速80%,進口機型取額定轉速,如果不匹配配套齒輪箱或皮帶輪。
3. 功率轉速確定好,基本上柴油機或電機的額定扭矩就大于抽沙泵,如果選用皮帶輪,扭矩損失大,需加大馬力。

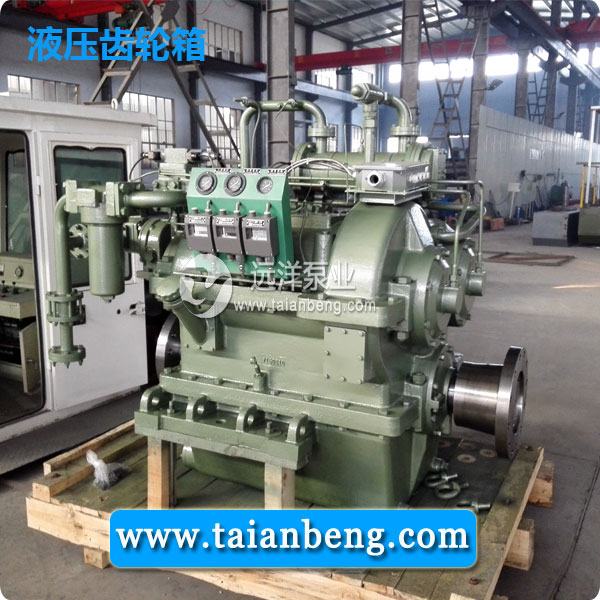

4. 抽沙泵和柴油機轉向也需注意,一般選用齒輪箱都是液壓控制前進倒退,因此前進倒退檔位對于柴油機功率并無損耗,對齒輪箱壽命也沒有影響。
遠洋泵業注重抽沙泵的整個生產流程。抽沙泵葉輪及軸承配套時,設計出不同工況條件下的大扭矩產品,以實現高濃度大流量遠距離沙泥持續穩定輸送;配套動力過程中,選用國際國內高性價比的動力設備,以保證柴油機或電機扭矩得以發揮;與齒輪箱廠等輔助設備生產廠家深度合作,設計出適合抽沙泵施工的低轉速比齒輪箱,以保證柴油機和抽沙泵的功率、扭矩曲線相匹配。
五、抽沙泵扭矩設計使用案例
江西九江某用戶,選用遠洋泵業的450GN-40型船用抽沙泵,技術工程師經過實地勘察,考慮到當?shù)厣匙酉鄬λ缮ⅲ樯碀舛容^高,極易出現堵管情況,因此在設計方案時,選用了高扭矩柴油機與齒輪箱匹配。450GN-40型船用抽沙泵流量3100m³/h,揚程40m,轉速550rpm,通過計算可得軸功率441.6kw,通過扭矩計算可得額定扭矩T=9550*441.6/550=7667.8N*m,工程師選用濟柴12V190型1200馬力/1350rpm發動機,及杭州發達1260型2:1齒輪箱,通過扭矩計算得T=9550*900/675=12733.3N*m,承載扭矩遠遠大于抽沙泵,在實際抽沙工程中,出現了高濃度情況,上沙量達到1000立方每小時,抽沙泵扭矩高達11000N*m,由于柴油機扭矩余量大,因此抽沙泵運行很輕松,用戶十分滿意。
