馬來西亞遠洋牌吸沙泵船和皮帶吸沙船組合施工流程
作者:抽沙泵生產廠家 人氣:發表時間:2020-02-18 19:49
馬來西亞的沙源非常豐富,遠洋泵業通過實地考察與勘測,發現最適合當?shù)氐奈撤绞绞?strong>吸沙泵船和皮帶吸沙船組合施工方式,遠洋泵業在包括馬來西亞在內的多個東南亞國家都有客戶,對于當?shù)氐氖┕し绞接兄嗄甑牧私夂蛥⑴c,希望本文對您有所啟發。
一、河流砂料開采設備和工藝

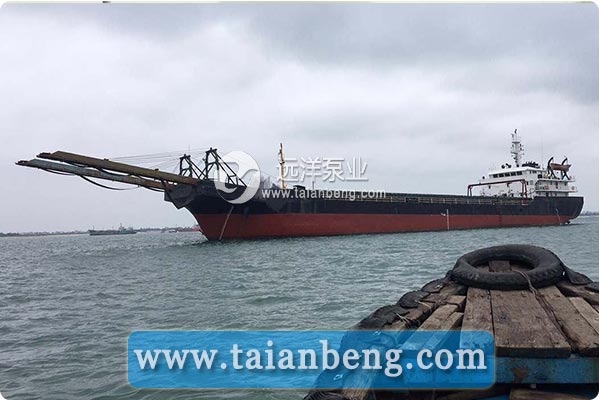

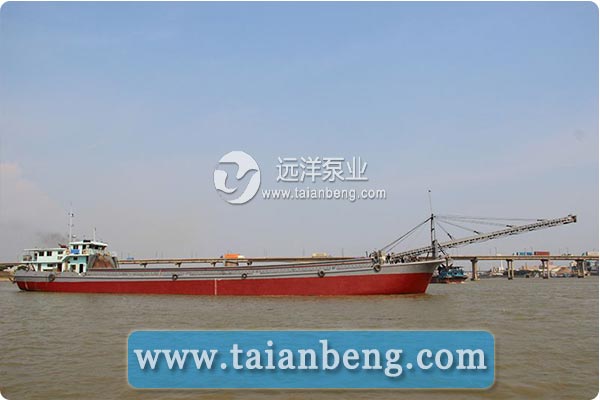

(一)皮帶吸沙船施工原理及工藝
1. 皮帶吸沙船施工原理
皮帶吸沙船在施工中具有自吸沙、自洗砂和自卸砂的功能,施工時皮帶吸沙船在采砂區通過自帶設備進行采砂和洗砂,達到滿載后即運砂至指定位置,船舶抵岸通過自帶的皮帶運輸機開始卸砂,卸砂完畢后即駛回采砂區繼續采砂。
2. 皮帶吸沙船施工流程
皮帶吸沙船施工流程為空船裝砂→滿載航行堤→卸砂→空載航行。
3. 皮帶吸沙船施工工藝
皮帶吸沙船在采砂時候,通過運砂、卸砂兩個步驟完成取砂。施工時皮帶吸沙船在采砂區域緊靠著吸沙設備進行裝砂,達到滿載后即運砂至指定位置,船舶抵岸開始卸砂,卸砂完畢后即駛回采砂區采砂,開始下一輪施工。
(1)空船裝砂。皮帶吸沙船緊靠著配套的采砂設備進行裝砂,通過配套的采砂設備將河砂泵送至皮帶船艙內。
(2)卸砂。皮帶吸沙船采用船艙底部至船艏鋪設的皮帶機進行卸砂,卸砂方法類似于散裝貨船所使用的皮帶運輸機。艙內的海砂在重力作用下不斷下沉至艙底部的皮帶機,皮帶機再將海砂運送至船首進行卸砂,施工時皮帶吸沙船船艏抵在上岸點,然后將海砂卸載至上岸點。
4. 使用條件
皮帶吸沙船可以自航、自卸,機動靈活,吸沙溢流過程完成水力篩選,砂料質量好,可直接打上岸。但對水深要求高,適用于風浪小、且上岸點距離取砂點較遠的中長距離運輸,尤其適合在河口、水深較深的河道等水域進行施工。

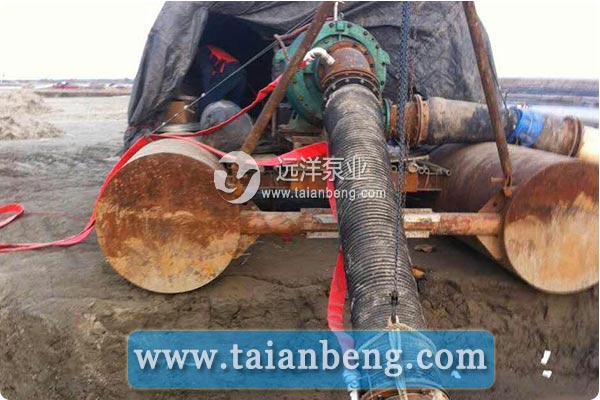

(二)射流吸沙船施工原理及工藝
1. 射流吸沙船施工原理
射流式抽沙船的工作原理是利用虹吸原理,船上抽沙泵將高壓水噴射而出,高壓水流經過射流船的吸沙口時,其特有的設計讓高壓水流速加快,并形成負壓,強大的真空壓將泥沙吸附上來,然后將泥沙通過吸沙泵及管線輸送到岸上。
2. 射流船施工流程
射流船施工流程如下:空船取砂→滿載航行堤→卸砂→空載航行
3. 射流船施工工藝
(1)船舶定位、擺動拋錨作業完成后,進行浮管連接作業。浮管拋錨完成后,浮管兩端分別與水上浮管連接頭及岸管連接頭相連接,完成開工展布。
(2)在吹泥船上設置一組或多組吸泥泵和高壓沖水泵,利用高壓水泵產生壓力水,通過高壓沖水泵將泥倉中的泥砂沖成泥漿,經過水的濕化崩解流動作用,將沉積的泥沙形成泥漿,
通過吸泥泵將泥漿吸到增壓泵中,然后通過增壓泵將泥砂吹入作業區。
4. 使用條件
射流船結構簡單,水下無轉動部件,工作可靠,不受水深限制等因素,可以在較淺河流或水庫的取砂及清淤中廣泛使用,但是輸送距離較短。

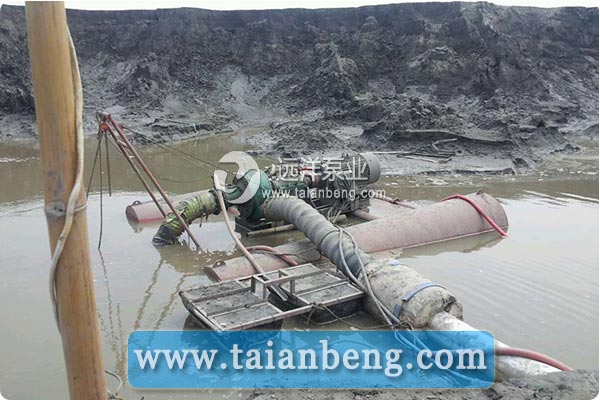

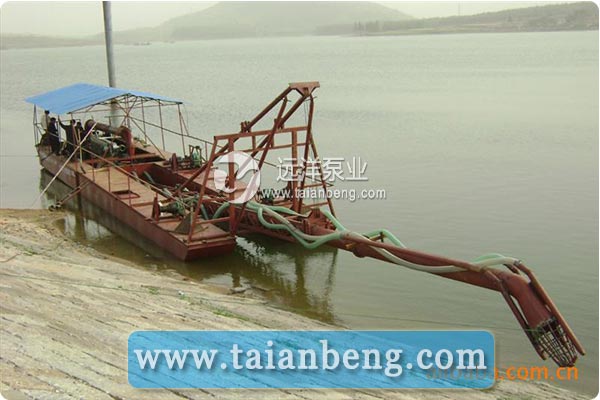

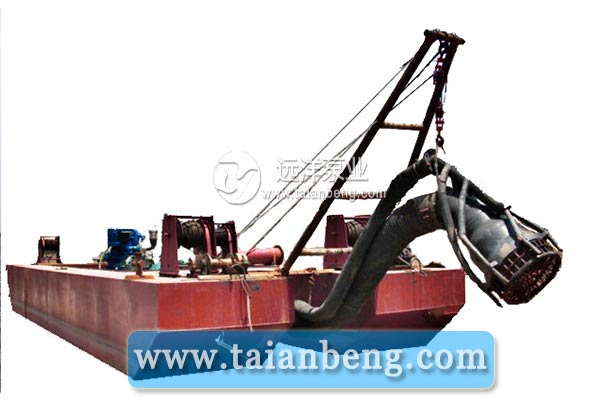

(三)吸沙泵船施工原理及工藝
1. 吸沙泵船施工原理
吸沙泵船使用船上的抽沙泵將沙子從河底抽上來,然后通過管線輸送至陸地,完成吸沙,若需要一定范圍內顆粒粒徑的砂子,則配以篩分設備進行篩分便可。吸沙泵船行駛時依靠柴油發電機組帶動電動卷揚機即可行駛。
2. 施工工藝
吸沙泵船是根據泵吸原理,在當?shù)匚潮门渖蟽蓚€(gè)簡易浮筒的基礎上改造而成的簡易船舶,在施工時吸沙泵船在上岸點附近水域吸沙,通過管線輸送至陸地上吹填區堆載即可。
4. 使用條件
該設備具有體積小、重量輕、易于拆裝、維護成本低等特點,特別適合水深在 1.0 米以內、沙層好、石頭少、水流緩慢的砂場使用。該設備的吸砂管道均由卷揚機實現升降,吸沙管道上裝有專用龍頭,可有效將打水泵和吸沙泵進行配合使用。但由于輸送距離遠、篩選能力較弱,需要有吹填區。

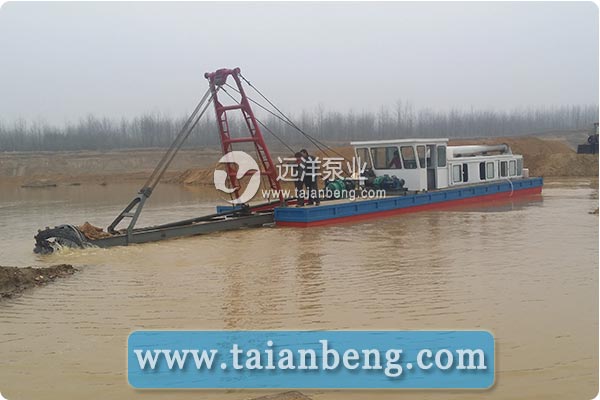

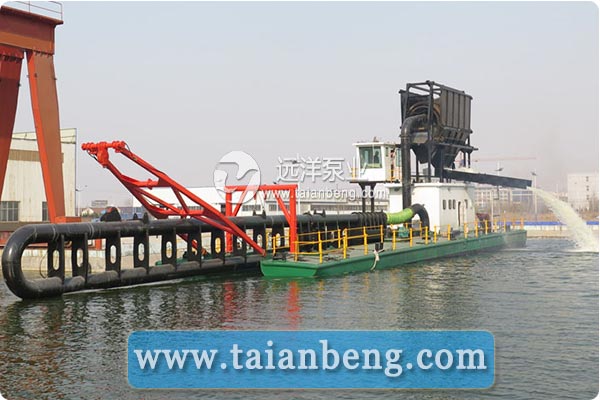

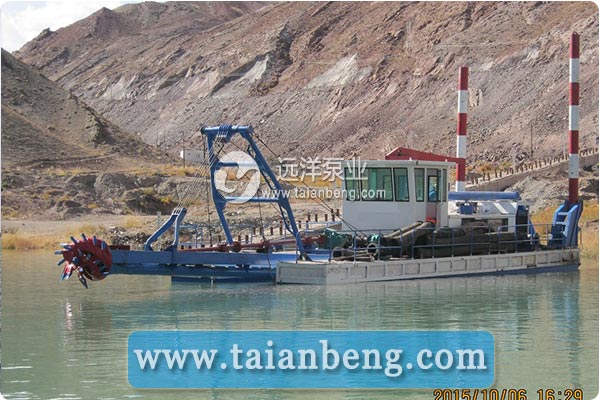

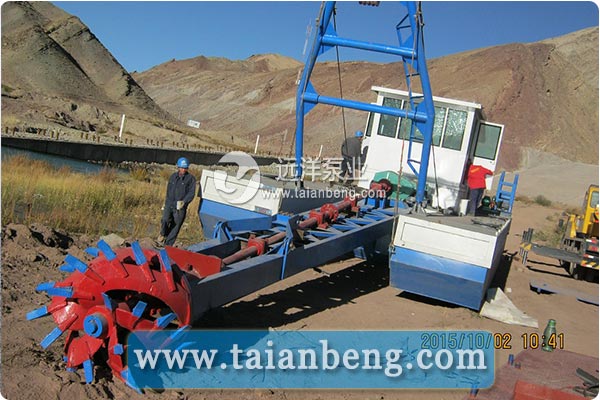

(四)小型絞吸船施工原理及工藝
1. 小型絞吸船原理
小型絞吸式挖泥船是在利用轉動著的絞刀絞松河底或海底的土壤,與水泥混合成泥漿,經過吸泥管吸入泵體并經過排泥管送至排泥區。絞吸式挖泥船施工時,挖泥、輸泥和卸泥等工作都是由船舶自身一站式完成,生產效率較高。
2. 小型絞吸船工藝流程
(1)在吸泥口的入口端,安裝有旋轉式的特制絞刀裝置,以機械動力方式來切割和絞松水下土層的泥砂,使更多的泥砂隨水經吸泥管吸入。
(2)通過船上離心式泥泵的作用產生一定的真空把控制所得的泥砂經吸泥管吸入、提升,再經船上輸泥管排出。
(3)通過船上安裝的定位鋼樁和鋼樁起落裝置進行挖泥船的定位、船體的橫移擺動和縱向前移的作業。
2. 船舶特點及使用條件
絞吸船對水深要求比較高,船舶尺寸大,不夠靈活,輸送距離遠,吹填量大,需要有吹填區。
二、河流上游開采砂料的限制條件
(一)河流上游河面上空有跨越式建筑物阻擋
在該河流上下游均有距離河面較低的橋梁等跨越建筑物阻擋,皮帶吸沙船和小型絞吸船等均無法通過該跨越式建筑物,從而無法到達上游的取砂區域。
(二)河流自身水深淺、河道狹窄
該河道上游取砂區域河流水深較淺處僅有 1.0m,且河道狹窄,整體水深較淺,無法滿足小型船舶吃水要求,河道狹窄對于皮帶吸沙船和小型絞吸船等在該區域施工容易造成河道阻塞。
(三)河流上游岸邊無吹填區
根據現場調查,在河流上游岸邊土地只有小型簡易篩砂設備,場地面積較小,沒有吸沙船取砂過程所需的吹填區,且岸邊土地均為當?shù)赝林饺擞玫?,征用代價比較大,這就對河流上游船舶取砂造成了一定困難。
三、 適應河流上游限制條件的工藝研究
河流水深較淺、河道狹窄,河流上游河面上空有跨越式建筑物阻擋船舶,在河道上游取砂施工,皮帶吸沙船和小型絞吸船無法在該區域施工;射流船和吸沙泵船可以滿足吃水較淺的要求,但是射流船輸送距離較短,而吸沙泵船篩選能力弱,需要有吹填區,且需要篩選設備對砂礫進行篩選,皮帶吸沙船可以進行洗砂篩選,但是無法在上游砂源區進行洗砂和篩選。這就造成了單一工藝適應性不足,無法單純使用某一工藝進行取砂。
對此,根據河流上游現有取砂設備調查情況,在該河流上游區域某大橋下游有皮帶砂船,并有現成砂場;在該河流某大橋上游段有吸沙泵船,且在河流上游區域還有專門的砂礫篩分設備及場地。結合各類設備特點和工程對砂礫含泥量等的要求,在當?shù)鼐哂胁扇〗M合施工方式的條件,在河流上游取砂區使用吸沙泵船作為采砂設備,在距離岸邊較遠處對皮帶吸沙船進行供砂,然后通過皮帶吸沙船將河砂進行運送并卸載至岸邊;在砂源距離河流上岸點較近處,使用吸沙船將河砂通過管線輸送到篩分設備后,通過篩分設備對砂進行篩分。管線內的砂水混合流體在重力作用下從一個砂槽流至另外一個砂槽的過程中,將不同顆粒粒徑的河砂清洗、篩分出來。從而實現揚長避短,滿足了在較淺河流中采砂作業的需求。其施工工藝流程主要如下:項目開始→施工準備→吸沙泵船進行吸沙→在距上岸點較遠處,吸沙泵船將砂泵送到皮帶沙船中(在上岸點較近處,吸沙泵船通過管線將砂泵送至岸上砂礫篩分設備)→皮帶砂船將砂輸送并卸載至岸上堆放點(通過岸上砂礫篩分設備對泥沙進行篩分)→供砂項目竣工。
四、結語
綜上所述,吸沙泵船和皮帶吸沙船組合施工工藝在馬來西亞某供砂項目中得到成功的實施,滿足了供應強度的要求,提高了施工效率,充分發揮了當?shù)卦O(shè)備的組合施工能力,且供應的河砂含泥量極低,吹填砂體在堆上岸之后即可滿足需要,應用效果良好。合理的采沙系統設計需要專家的建議。遠洋泵業設計師團隊具有豐富的經驗,并樂于提供協助。詳詢:18605381019。
